Digitalisierung von Messkurven

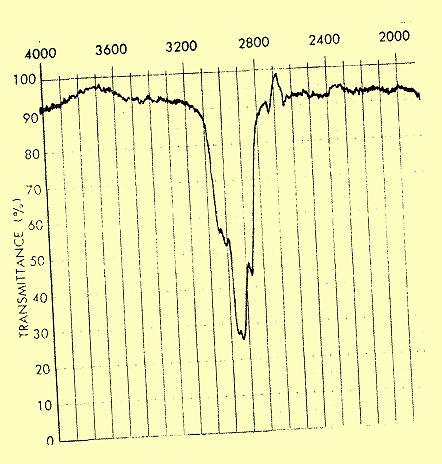

DataLab ist gut geeignet zur Digitalisierung von Messkurven, wie man sie aus Publikationen kennt, oder für Fotos (Mikroskopie-Bilder, Satellitenbilder, oder ähnliche Daten). Nehmen wir an, wir haben ein Infrarot-Spektrum vor vielen Jahren gemessen, das auf Papier vorhanden ist. Ein gescanntes Bild davon schaut etwa so aus:

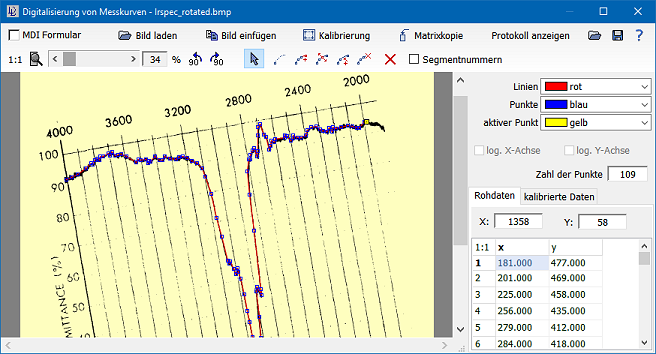

Um ein digitales Spektrum zu erhalten, braucht man bloß eine entsprechende Zahl an Punkten entlang der Messkurve platzieren. Diese Punkte werden von DataLab automatische zu einem Linienzug verbunden.

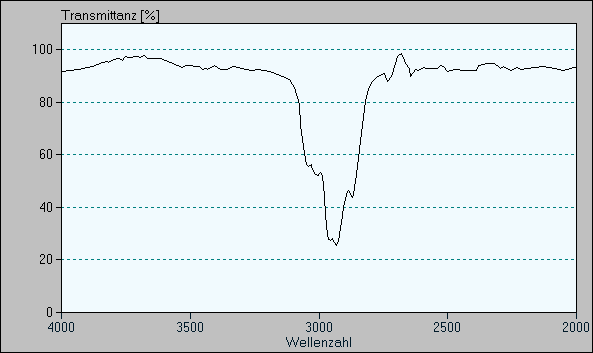

Die gesetzten Punkte können in das Koordinatensystem des Papierdiagramm transformiert werden, in dem man das Gitter auf dem Papier kalibriert (durch Spezifikation von drei oder mehr Punkten auf dem Gitter). Die kalibrierten Daten können dann in die Datenmatrix von DataLab kopiert werden um das folgende (digitale) Spektrum zu ergeben:
